Termografija
Infracrvena termografija
Beskontaktna metoda određivanja temperature i njezine raspodjele na površini objekta.
Temelji se na registriranju infra crvenog (IC) zračenja koje emitira svako tijelo koje se nalazi na temperaturi iznad apsolutne nule. Termografska kamera je uređaj koji prikuplja IC zracenje iz vidnog polja i pretvara ga u sliku koja u sivim ili obojenim tonovima prikazuje raspodjelu dozracene energije na promatranim površinama.
Dobivena toplinska slika u sivim ili bojenim tonovima prikazuje raspodjelu intenziteta IC zračenja površina objekata u vidnom polju termografske kamere. Pomoću podataka o emisijskim svojstvima površina i stanju okoline moguće je dobiti precizne podatke o raspodjeli temperature na površini objekata.
Povijesni pregled
Postojanje infracrvenog zračenja dokazao je 1800. godine engleski znanstvenik sir William Herschel.
On je mjerio temperaturu pojedinih boja u spektru vidljive svjetlosti koje je dobio razlaganjem pomoću optičke prizme. Zamijetio je da temperatura raste od ljubičaste prema crvenoj, ali i iza crvene u dijelu gdje nema vidljive svjetlosti.
Zaključio je da zračenje postoji i izvan vidljivog dijela spektra te je taj dio nazvao “termometrijskim spektrom”, a zracenje “tamnom toplinom” ili “nevidljivim zrakama”. Veliki iskorak u tumacenju i empirijskom zapisu veze izmedu temperature tijela i energije koju ono zrači dali su Jožef Stefan (1835-1893) i Ludwig Bolzmann (1844-1906). Prvi je iskustveno, a drugi teorijski pokazao da je energija zračenja površine tijela razmjerna četvrtoj potenciji njegove apsolutne temperature, pa je ta zakonitost i poznata kao Stefan-Bolzmannov zakon.Sljedeći važan teorijski iskorak u interpretaciji zračenja načinio je Max Planck ( 1858 – 1947), pokazavši na temelju svoje poznate kvantne teorije ovisnost intenziteta zračenja o valnoj duljini i temperaturi.
Planckova raspodjela energije jasno pokazuje još jednu važnu zakonitost, koju je nešto ranije pokazao Wilchelm Wien (1864-1928). Wienov zakon opisuje ovisnost maksimuma intenziteta zracenja o temperaturi. Iz Wienovog zakona proizlazi da se ti maksimumi nalaze na sve manjim valnim duljinama kako temperatura tijela raste.
Termografija u strojarstvu

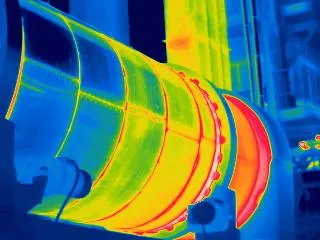

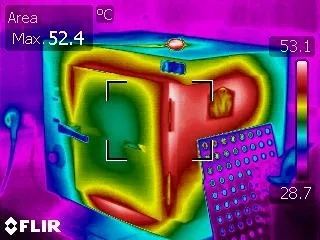

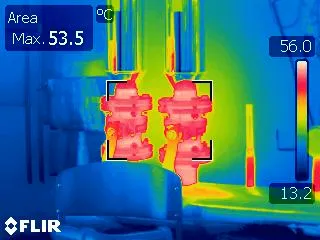

Proizvodni procesi nekih postrojenja rade 24h na dan i tako cijele godine. Pregled dijelova i opreme moguće je samo kod zaustavljanja procesa na neko vrijeme. Infracrvenom termografijom moguće je vršiti pregled elektro motora, pumpi, osovine te raznih dijelova u radnom okruženju bez prekida proizvodnje.
Zagrijavanja pojedinih dijelova ukazuju na nepravilnosti.
Usporedbom temperature pojedinog dijela moguće je predvidjeti vrijeme trajanja istog.
Termografija u graditeljstvu

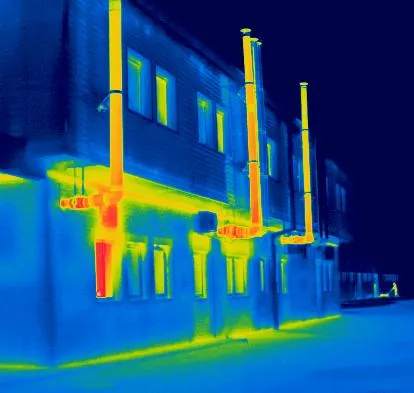

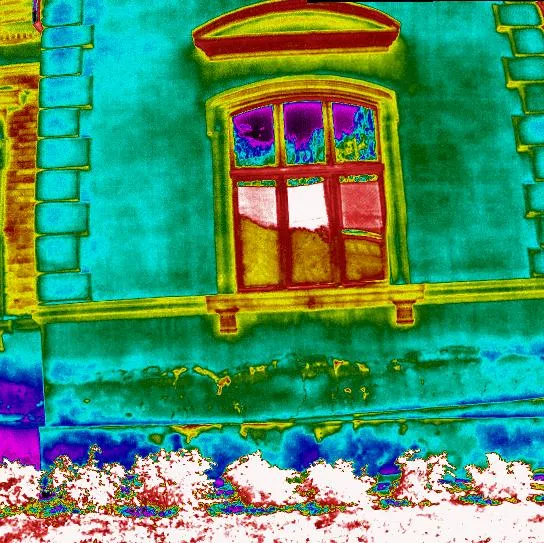

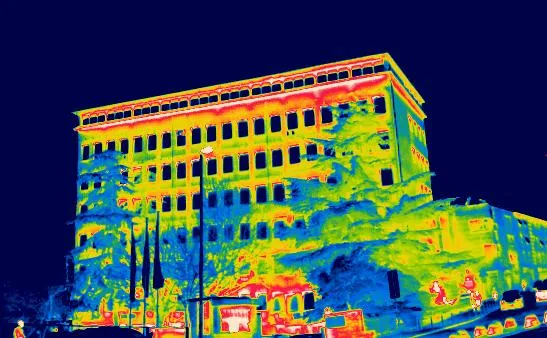

Mjere energetske efikasnosti u graditeljstvu postavljaju sve veće zahtjeve u cilju uštede energije. Infracrvena termografija se pokazuje kao jedina kojom je moguće u vrlo kratkom roku i vrlo točno odrediti kvalitetu postavljene izolacije , pojavu toplinskih mostova, kvalitetu ugrađenih prozora i vrata. Sve kraći rokovi gradnje vrlo često imaju za posljedicu nekvalitetnu gradnju i propuste u izradi hidro i termo izolacije. Infracrvenom termografijom moguće je vrlo brzo snimiti takva mjesta kako bi mogla biti otklonjena prije useljenja ili popravljena u garantnom roku.
Infracrvena termografija se koristi kod:
- utvrđivanja nepravilnosti kod izrade fasade ili izolacije u potkrovlju

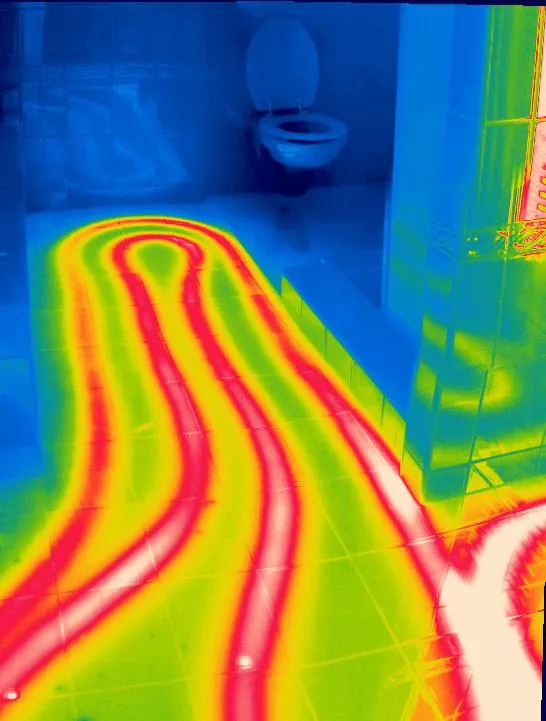

- detekcije mjesta propuštanja sustava grijanja, vodovoda ili sustava odvodnje voda
- detekcija mjesta propuštanja hidroizolacije ravnih krovova,terasa ili balkona
- snimanja uzroka nepravilnosti za sudske vještake u građevinarstvu
- dodatna mjerenja infracrvenom termografijom kod izrade energetskog certifikata
- kontrolu kvalitete radova kod RAL montaže prozora

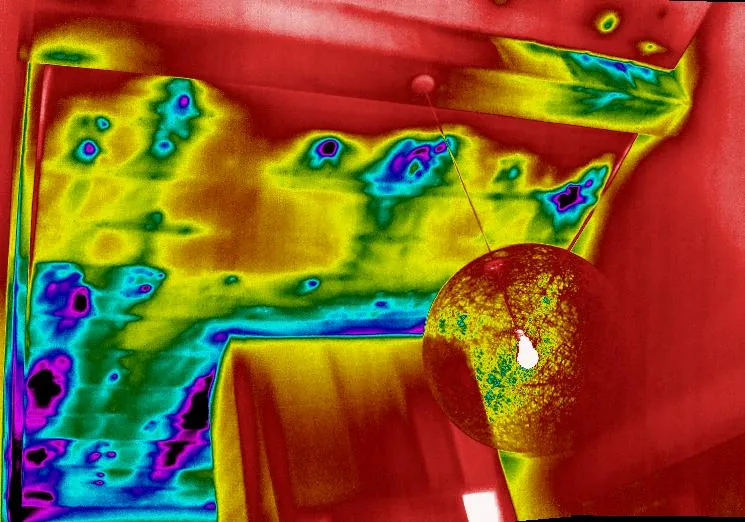

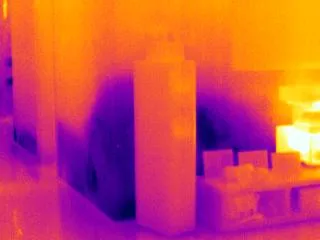

- detekciju uzroka vlaženja i kondenzacije u stanovima
- kontrole kvalitete radova kod niskoenergetske ili pasivne gradnje
- detekcija uzroka vlaženja za osiguravajuća društva
Termografija u energetici

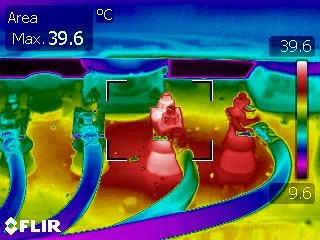

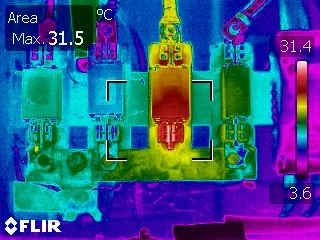

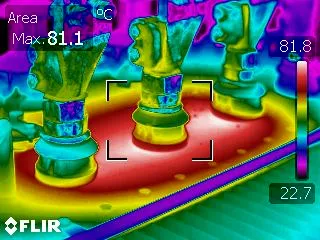

Da bi se osigurali proizvodni procesi bez zastoja, potrebno je izvršiti preglede elektro – ormara, trafostanica te elektro-ormara strojeva. Svako zagrijavanje bilo kojeg elementa znači neku nepravilnost u radu. Infracrvenom termografijom se vrši pregled svih dijelova pod naponom. Pregledi se vrše u razmacima od nekoliko mjeseci te se broj nepravilnosti smanji za 70-80% i te nepravilnosti ne mogu utjecati na proizvodni proces.
Upotreba infracrvene termografije u energetici:

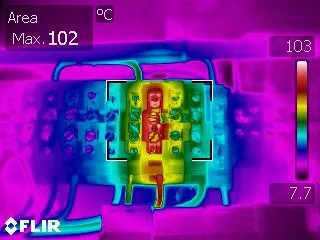

- pregled trafostanica , razvodnih ormara , rasklopnika kod detekcije nepravilnosti ili tekućeg održavanja
- pregled razvodnih ormara strojeva , elektromotora ili dijelova strojeva pod naponom
- pregled elektro postrojenja tvornica za ugovaranje police osiguranja kod osiguravajućih društva
- pregled dalekovoda i niskonaponske mreže

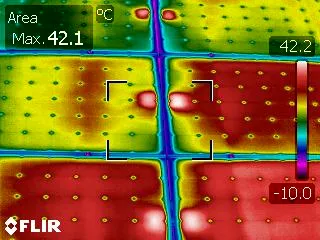

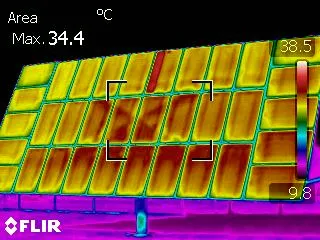

- pregled novih i redovito održavanje sunčanih elektrana
